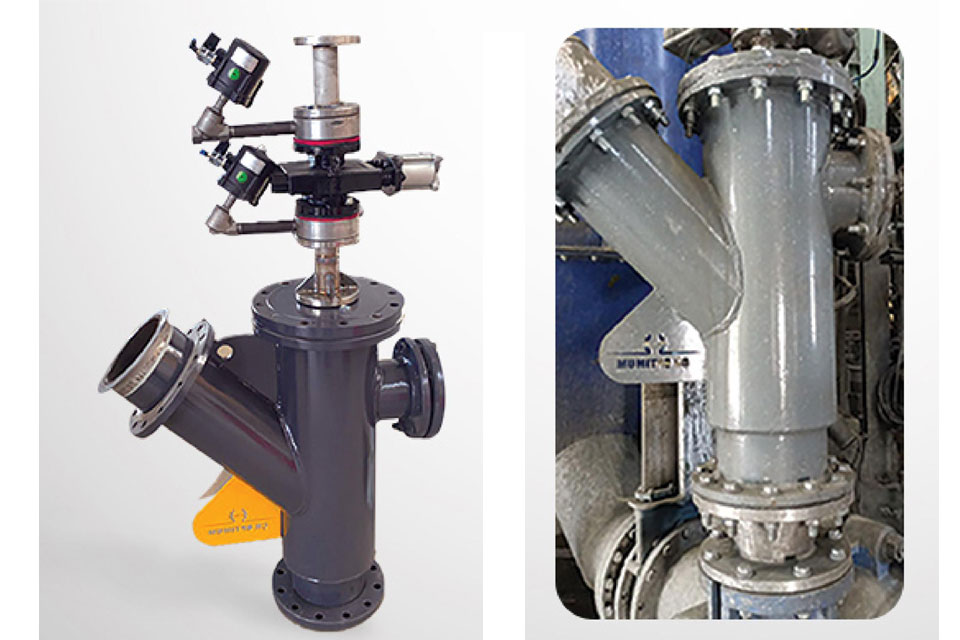

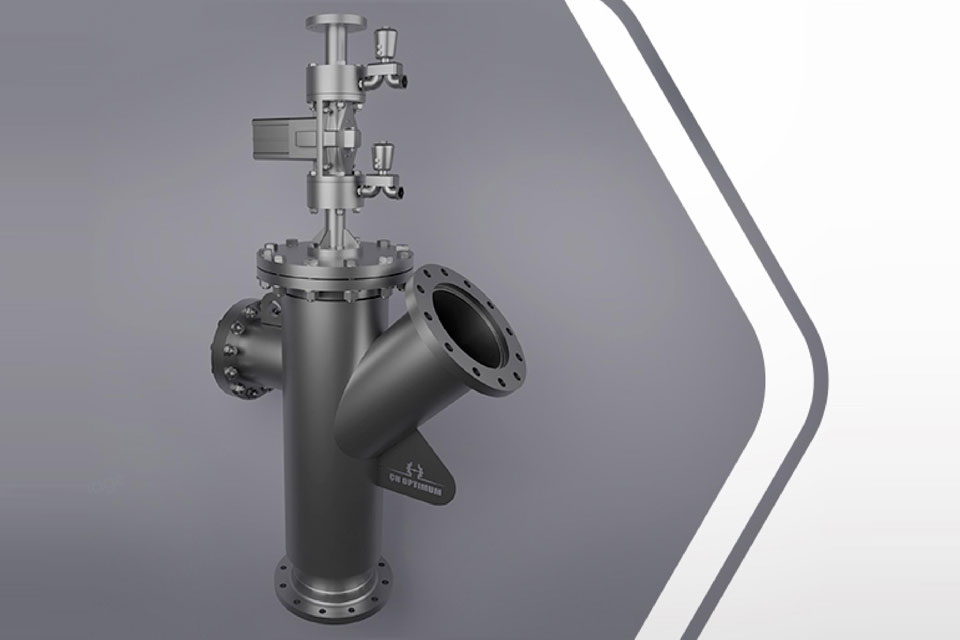

Basınçlı Boru Hatlarından Numune Alıcı

Basınçlı dikey boru hatlarında kullanılan numune alıcılar, basınçlı hattın merkezinden temsili bir numune almak için kullanılır. Bu sürecin bazı önemli noktaları

* Numune Alma Noktası:
Proses akışı, proses pompası çıkışından bir numune alma noktasına yönlendirilir. Burada, numune almak için bir numune alma cihazı olan PPS kullanılır.

* Karıştırma ve Homojenizasyon:
Akış, numune alma noktasına ulaşmadan önce boru hattı boyutunun ani bir şekilde genişlemesi ile iyice karışır. Karışım nedeniyle numune temsiliyeti artar. Bu nedenle bu tip numune alıcılar akışın, türbülanslı olduğu pompa çıkışına dikey olarak monte edilebilir ve proses akış basıncı, akışın bir kısmını, proses akışının türbülanslı merkezi alanına uzanan bir numune nozulu boyunca zorlar. Böylece proses pompası basıncı, numuneyi bir çökelti ayırıcıya veya ikincil numune alıcıya iletir.

* Numune Akış Hızı:
Numunenin doğru alınması için önemlidir. Bu hız, numune borusunun çapına ve uzunluğuna bağlıdır. Optimum akış hızı, numune nozulu tipine göre belirlenir. Boru çapı genellikle numune borusundan daha büyüktür.

Nozul Tipi ve Optimum Akış Hızı Aralığı;
Normal nozul 1,6–2,5 m/s 3 m/s
Kaplamalı nozul 1,6–4 m/s 5 m/s
Tipik numune akışı 100–300 l/dakikadır

Temizlik ve Bakım: Numune alma sistemi düzenli aralıklarla manuel veya otomatik olarak su ile yıkanarak temizlenir ve bakımı yapılır. Bu, sistemde tıkanıklıkların önlenmesine yardımcı olur ve numune kalitesini artırır.

Bu süreç, endüstriyel proseslerde numune alma ve analiz için güvenilir ve tekrarlanabilir bir yöntem sağlar.
