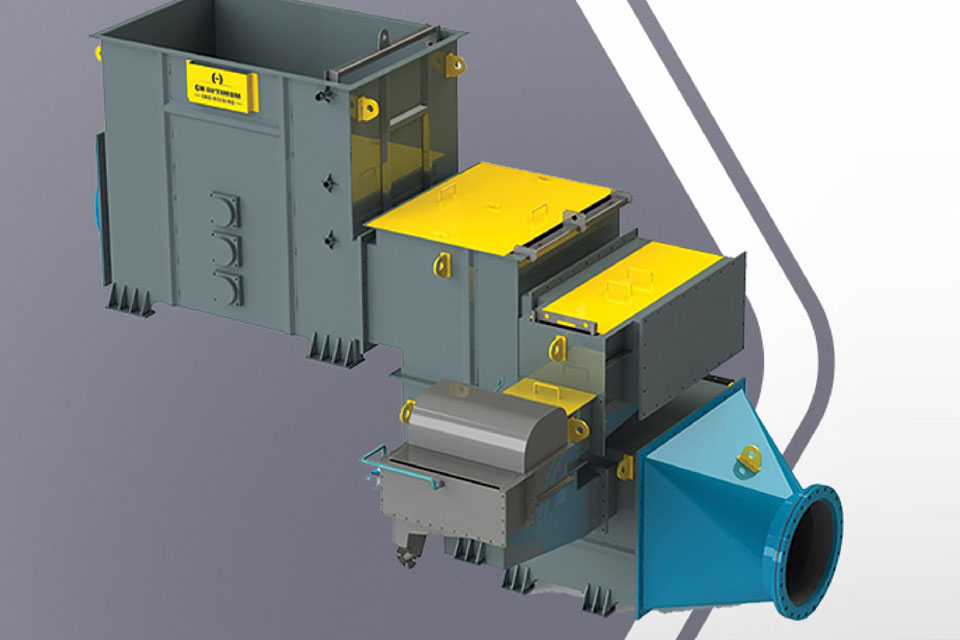

İşlem akışında, akışkan öncelikle besleme kutusuna girer, burada akışı engelleyen kirişler tarafından durdurulur ve karıştırılır. İşlem akışının kinetik enerjisinin bir kısmı besleme kutusu içinde statik enerjiye dönüştürülür. Taşıma kapağı, besleme kutusundan çıkan işlem akışının seviyesini ve hızını kontrol eder. Akabindeki kesicilere giden akış hızı en az 1,5 m/s olmalıdır, tercihen 2 m/s'nin üzerinde olmalıdır. Birincil sabit kesici takımı, işlem akışı besleme kutusundan çıktıktan sonra numuneleri keser. Numune, akışın tamamının %10'unu temsil eder. Sabit kesicilerden sonra oluğun alt kısmı sona erer ve proses akışının geri kalanı alt oluğa doğru devam eder ve oradan çıkar. Birincil numune, üç aşamalı numune alıcılarda sıra yollayıcıya doğru devam eder. İki aşamalı numune alıcılarda birincil numune doğrudan hareketli kesicilere doğru ilerler. Proses akışına göre 90°'lik bir açıyla döndürülen dönüş oluğu, ikinci taşıma kapısını içeren ikincil bir besleme kutusu görevi görür. İkinci taşıma kapı, birincil numunenin ikincil sabit kesicilere akışını düzenler.

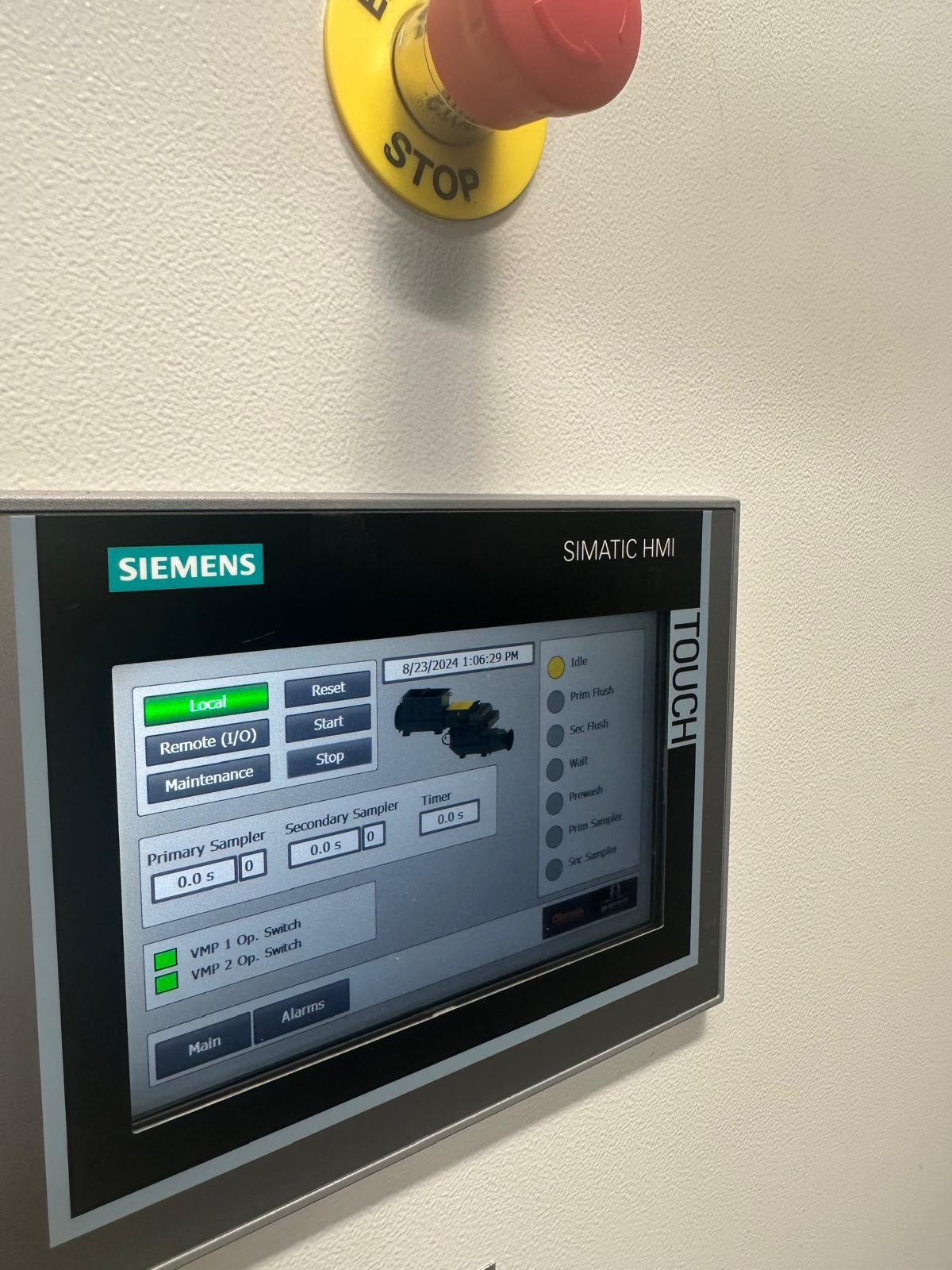

İkincil sabit kesici seti, örnekleyicide akan birincil örneğin yaklaşık %10'unu temsil eden ikincil bir örneği keser. Birincil numunenin geri kalanı, sabit kesicilerin altından oluğa akar ve buradan çıkar. Hareketli kesici set, son numuneyi keser. Hareketli kesici takım, pnömatik bir silindirle çalıştırılır ve bağımsız kontrol sistemi veya tesis otomasyon sistemi aracılığıyla kontrol edilir. Hareketli kesicilerin hızı ve kesmelerin sıklığı numune hacmini düzenler. Son olarak, numune tankı, hareketli kesicilerden gelen son numuneyi toplar. Her örnekleme işleminin ardından, numune tankı ve numune hattı, bir sonraki örnekleme için numune hattının temiz tutulması amacıyla tank temizleme ekipmanı ile yıkanır. Gerekirse tank yıkama, örneklemeden önce bir ön yıkama olarak da gerçekleştirilebilir. Ana yıkama, hareketli kesicileri temiz tutmak ve malzemenin birikmesini önlemek içindir. Ana yıkama, işlem gereksinimlerine bağlı olarak gerektiğinde yapılır.
Ürünün İçeriği:
Doğrusal Çoklu Örnekleyici aşağıdaki malzemelerden yapılmıştır:
- Yumuşak çelik (S235JR, kalınlık 6 mm)
- Numune alıcı gövdesi
- Doğal kauçuk (NR Shore A50–60, kalınlık 5–20 mm)
- Numune alıcının içi doğal kauçukla kaplanmıştır
- Talep üzerine diğer kauçuk kaliteleri temin edilebilir
- Epoksi boya
- Numune alma cihazının dışı epoksi boya ile kaplanmıştır (3 kat)
- Boyanın nominal kuru film kalınlığı: 240 μm
- Renk: Müşterilerin isteğine göre
- Paslanmaz çelik (AISI 316, EN 1.4401)
- Sabit kesici takımları
- Hareketli kesici takım
- Numune tankı
- Talep üzerine diğer malzemeler temin edilebilir
- Alüminyum
- Silindir
